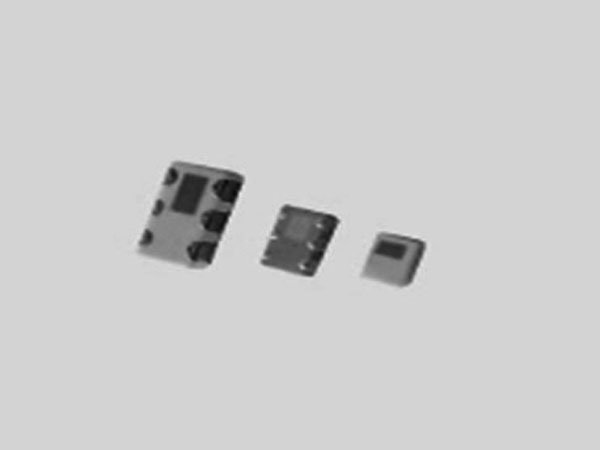

巴倫濾波器是射頻收發系統中的重要元件，在各種形式的無線通信中運用廣泛，大家應該知道濾波器，就是濾除無用信號，讓雜散信號有效衰減和抑制，讓目標頻率低損耗通過。濾波器是通信系統中最基礎的也是較重要的器件，它的性能指標直接影響通信系統的靈敏度、抗干擾、發射功率等性能指標。巴倫（平衡）濾波器這里需要特別說明一下，它是一種平衡非平衡轉換的器件，除了濾波器功能還具備阻抗變換的功能，巴倫也可以實現單端和差分之間的轉換。平衡巴倫濾波器主要用于Wifi，Zigbee等無線射頻產品，目前藍牙濾波器按其結構組成有兩種：單端型濾波器和平衡式藍牙濾波器。

      單端型濾波器選取我們需要關注的指標：
一、對于ISM 2.4G頻段，一般是2400~2500GHZ頻率范圍內；
二、電壓輸入輸出駐波比 ，越小越好，行業一般定義為2.0以下；
三、插入損耗越小越好，當前商用濾波器一般都在2～3dB；
四、帶外抑制衰減是為了防止不必要的信號進入，帶外抑制越大越好；
五、輸入輸出阻抗為50歐，應用當中因?yàn)殡娐钒宓暮附訒?huì)發生一定偏移。
      平衡式型濾波器選取我們需要關注的指標：
一、對于ISM 2.4G頻段，一般是2400～2500GHZ頻率范圍內；
二、電壓輸入輸出駐波比越小越好，行業一般定義為2.5以下；
三、插入損耗越小越好，目前商用濾波器一般在3～4dB；
四、帶外抑制衰減是為了防止不必要的信號進入，帶外抑制越大越好。
五、輸入輸出阻抗一般為單端50歐，需要根據藍牙芯片阻抗進行匹配；
六、帶外抑制衰減是為了防止不必要的信號進入，帶外抑制越大越好；

七、因?yàn)槭瞧胶馐?，需要比單端濾波器多關注兩個指標，相幅平衡，相對而言，對于差分電路相位平衡比幅度平衡更重要。

巴倫濾波器的講解結束，謝謝觀看。
